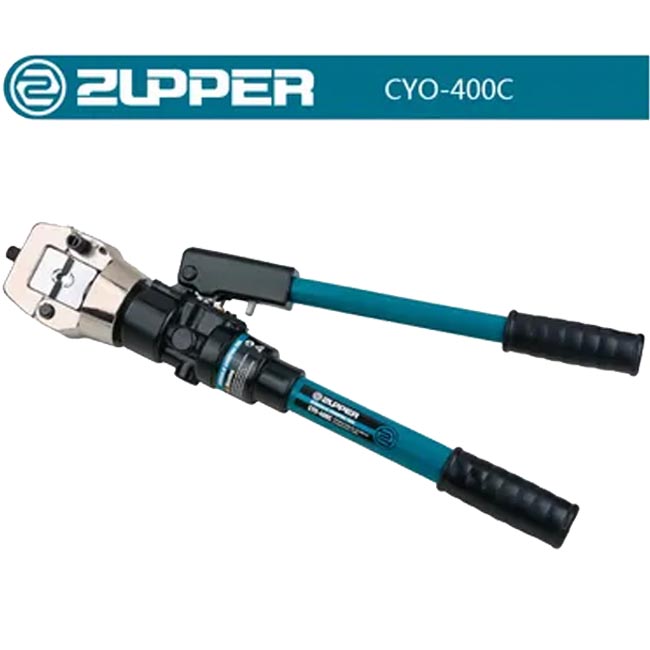

مكبس هيدروليك 400 مم فصل ذاتى ZUPPER CYO-400C
EGP 19.438
5 متوفر في المخزون
ما هو CYO‑400C
-
هو جهاز پرس هيدروليكي يدوي (Hydraulic Crimping Tool / Cable Pressing Tool) يُستخدم لتثبيت أطراف الكابلات المعدنية (وصلات “لاغز” من النحاس أو الألومنيوم) بواسطة الضغط الميكانيكي الهيدروليكي، دون الحاجة إلى اللحام.
-
يُعد من الطرازات التي تغطي نطاق تجعيد كبير، ما يجعله مناسبًا للتطبيقات الكهربائية الثقيلة أو الكابلات الكبيرة.

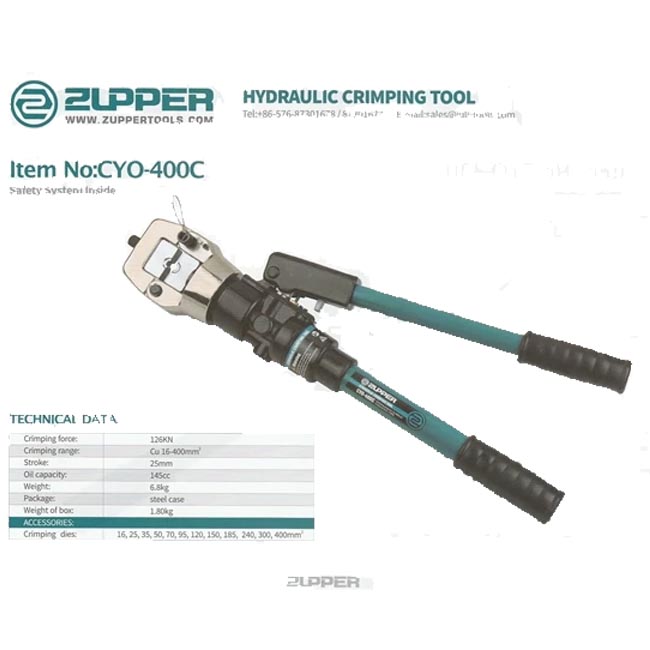

المواصفات التقنية الرئيسية
إليك أهم المواصفات التي تم ذكرها في المصادر:
| البند | القيمة / الوصف |
|---|---|
| نطاق التجعيد (Crimping Range) | من 16 إلى 400 مم² |
| القوة القصوى / ضغط التثبيت | حوالي 116 إلى 126 كيلونيوتن حسب المصدر |
| شوط المكبس (Stroke) | حوالي 22 مم |
| سعة خزان الزيت | تقريبًا 145 سم³ (145 cc) |
| الوزن | حوالي 6.8 كجم للجهاز بدون العلبة |
| الفُكوك (Dies / اللقم المرفقة) | تشمل مقاسات: 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400 مم² |
| الرأس القابل للدوران | الرأس يمكن أن يدور 180° لتسهيل الاستخدام في الزوايا أو الأماكن الضيقة |
| صمام الأمان / الإفراز التلقائي | يحتوي على صمام داخل الجهاز يحمي من الضغط الزائد ويطلق الزيت تلقائيًا عند بلوغ الحد الأقصى |
طريقة الاستخدام
إليك الخطوات العامة لاستخدام CYO‑400C بشكل صحيح:
-
اختيار الفَكّ (اللِقمة) المناسب
حسب مقطع الكابل الذي تعمل عليه (من 16 إلى 400 مم²)، اختر الفَك المناسب من المجموعة المرفقة. -
تركيب الفَكّ في رأس الجهاز
ثبت اللقمة المختارة في موضعها في رأس الجهاز بشكل آمن. -
وضع الكابل + الطرف المعدني (اللاغز / الوصلة)
أدخل نهاية الكابل والطرف المعدني بين وجهي الفَكّ بحيث تكون في المركز الصحيح لتوزيع الضغط بالتساوي. -
ضبط اتجاه الرأس إذا لزم الأمر
إذا كانت المساحة ضيقة أو زاوية صعبة، قم بتدوير رأس الجهاز (حتى 180°) للحصول على زاوية مناسبة للعمل. -
بدء الضخ التدريجي للضغط
استخدم الذراع لبدء ضخ الزيت تدريجيًا. غالبًا يكون هناك مرحلتان: مرحلة تغذية سريعة للوصول إلى الفَكّ، ثم مرحلة ضغط أبطأ لضغط فعلي. -
مراقبة مؤشرات الأمان
عند الوصول إلى الحد الأقصى للضغط، الصمام الداخلي يمنع زيادة الضغط الزائد ويُطلق الزيت إذا حاولت زيادة الضغط. -
إطلاق الضغط / إعادة الفَكّ إلى الوضع المفتوح
باستخدام صمام الإطلاق (عادة تدوير عكس عقارب الساعة أو مفتاح مخصص) لإخراج الضغط وإعادة الفَكّ إلى الوضع المفتوح. -
إخراج الكابل المثبت
بعد أن يعود الفَكّ إلى الوضع المفتوح، أخرج الكابل والطرف المثبت.
المزايا والخصائص البارزة
-
يغطي نطاق تجعيد كبير (حتى 400 مم²) مما يجعله مناسبًا لكابلات الجهد المتوسط أو التطبيقات الصناعية الثقيلة.
-
رأس دوار بزاوية 180° لتسهيل العمل في أماكن ضيقة أو مواقع غير ميسّرة.
-
مزود بصمام أمان داخلي يحمي من الضغط الزائد ويُطلق تلقائيًا.
-
نظام هيدروليكي مزدوج (تغذية سريعة + ضغط فعلي) لزيادة الكفاءة وتقليل الجهد في التشغيل.
-
مجموعة فُكوك متنوعة تغطي العديد من المقاسات.
-
هيكل متين وتحمل وزن مناسب مقارنة بقدراته العالية.
التحذيرات والنصائح
-
لا تستخدم الفَكّ غير المناسب لمقطع الكابل، لأن ذلك قد يؤدي إلى تثبيت غير محكم أو تلف الكابل أو الوصلة.
-
احرص دائمًا على نظافة الحشوات والسطوح الداخلية لتفادي تسرب الزيت أو تلف الجهاز.
-
لا تزيد الضغط بعد أن يصدر صمام الأمان أو بعد أن يكتمل التثبيت، تفادى الضغط الزائد.
-
لا تفكك الجهاز الداخلي دون معرفة أو خبرة كافية حتى لا تحدث أعطال أو مشاكل.
-
تحقق من حالة الفُكوك بانتظام؛ إذا كانت متآكلة فاستبدلها فورًا لضمان جودة التثبيت.
| Color |
[] |
|---|---|
| الماركه |
ZUPPER |
| بلد المنشآ |
الصين |
| المقاس |
400 مم |
