مكبس هيدروليك 400 مم فصل ذاتى ZUPPER KYQ-400
EGP 29.900
غير متوفر في المخزون
ما هو KYQ‑400
-
جهاز هيدروليكي يدوي يُستخدم لتجعيد أو تثبيت أطراف الكابلات (وصلات “لاغز”) على أسلاك النحاس أو الألومنيوم، دون الحاجة إلى اللحام.
-
يُعرف بأنه من طرازات “Manual Hydraulic Crimping Tool / Cable Crimper” من شركات مثل Zupper / Juli Tools وغيرها.
المواصفات التقنية لجهاز KYQ‑400
إليك أبرز المواصفات التي تم ذكرها في المصادر:
| البند | القيمة / الوصف |
|---|---|
| نطاق التجعيد (Crimping Range) | من 50 إلى 400 مم² |
| القوة القصوى / الضغط | حوالي 105 كيلو نيوتن (kN) |
| طريقة التجعيد | تجعيد سداسي (Hexagon crimping) |
| شوط المكبس (Stroke) | حوالي 32 مم |
| الطول الكلي | تقريبًا 530 إلى 540 مم |
| الوزن | حوالي 6.2 كجم |

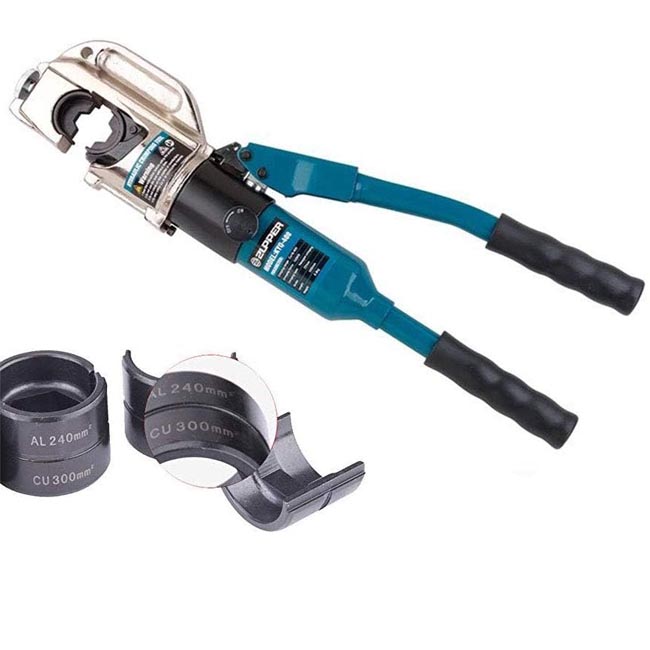

| الفُكوك المرفقة (Dies / اللقم) | تشمل المقاسات: 50، 70، 95، 120، 150، 185، 240، 300، 400 مم² |
| ميزات إضافية | – رأس قابل للدوران لتسهيل التشغيل في المكامن الضيقة – صمام أمان مدمج لمنع المرور الزائد فوق الضغط المعياري – بدوائر هيدروليكية يدوية (تغذية يدوية + الضغط الفعلي) |
طريقة التشغيل / الاستخدام
إليك خطوات استخدام KYQ‑400 بشكل صحيح وآمن:
-
اختيار الفَكّ المناسب (اللقمة / Die)
نظراً لنطاق الجهاز من 50 إلى 400 مم²، اختر اللقمة التي تناسب مقطع الكابل الذي تعمل عليه. -
تركيب الفَكّ في الرأس
ثبت اللقمة المختارة في موضعها في رأس الجهاز وتأكد من أنها مُثبتة بإحكام. -
إدخال الكابل والطرف المعدني (اللاغز / الوصلة)
أدخل نهاية الكابل + اللاغز بين وجهي الفَك بحيث تكون متوائمة بحيث يُوزَّع الضغط بالتساوي على سطح الوصلة. -
ضبط اتجاه الرأس إذا لزم الأمر
إذا كنت تعمل في مكان ضيق أو بزاوية صعبة، استعن بدوران الرأس (إن كان يدعم الدوران) للحصول على زاوية مناسبة. -
بدء الضغط تدريجيًا

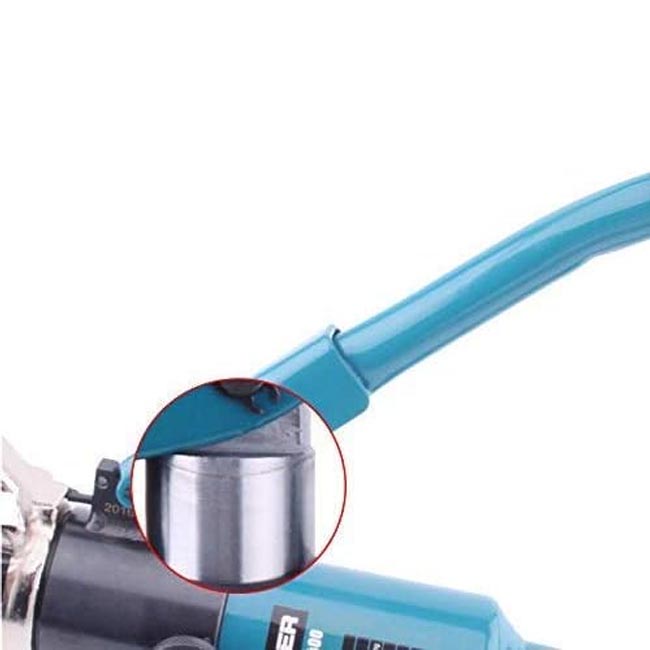

استخدم ذراع التشغيل لبدء ضخ الزيت تدريجيًا. أولاً استخدم مرحلة التغذية السريعة للوصول إلى طرف الفَك، ثم الانتقال إلى مرحلة الضغط البطيء / النهائي. -
مراقبة الأمان / عند بلوغ الحد
عند الوصول إلى الحد المسموح به من الضغط، صمام الأمان يمنع زيادة الضغط الزائد أو يُصدر مؤشّرًا كصوت أو توقف. -
إطلاق الضغط / إعادة الفَكّ
بعد الانتهاء من التثبيت، استخدم صمام الإطلاق (عادة تدوير عكس عقارب الساعة أو آلية مخصصة) لإرجاع الفَك إلى الوضع المفتوح. -
إخراج الكابل المثبت
بعد أن يعود الفَك إلى الوضع المفتوح، أخرج الكابل مع الوصلة المثبتة.
المزايا والخصائص البارزة
-
يغطي نطاقًا كبيرًا من مقاطع الكابلات (50 إلى 400 مم²)، مما يجعله مناسبًا لتطبيقات متوسطة إلى كبيرة.
-
قدرة ضغط جيدة (حوالي 105 kN) تضمن تثبيتًا قويًا.
-

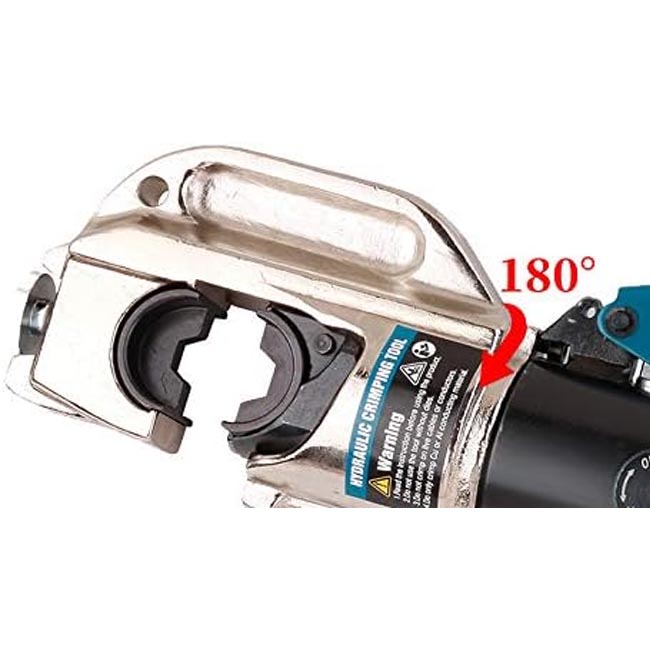

رأس قابل للدوران لتسهيل العمل في الأماكن الضيقة أو زوايا غير مريحة.
-
صمام أمان مدمج حماية للجهاز ومنع الضغط الزائد.
-
فُكوك قابلة للتبديل لمقاسات متنوعة.
-
الهيكل المناسب مقارنة بالقدرة التي يقدمها، مع وزن غير مفرط جدًا.
التنبيهات / العيوب المحتملة
-
لا تستخدم فَكًّا غير مناسب لمقطع الكابل، لأن ذلك قد يؤدي إلى تثبيت غير محكم أو تلف الكابل أو الوصلة.
-
لا تستمر في الضغط بعد أن يُشير صمام الأمان أو بعد أن الجهاز يبلغ الحد الأقصى المسموح به.
-
احرص دائمًا على نظافة الفُكوك والحشوات والزيت (إذا يلزم تغيير الزيت أو صيانته) لتجنب تسرب أو تلف المكونات الداخلية.
-
لا تفكك الجهاز دون خبرة كافية لتفادي الإضرار أو فقدان الضبط الداخلي.
-
راقب حالة الفُكوك بانتظام، وفي حالة تآكلها أو تشوُّهها استبدلها لضمان جودة التثبيت.
| Color |
[] |
|---|---|
| الماركه |
ZUPPER |
| بلد المنشآ |
الصين |
| المقاس |
400 مم |
