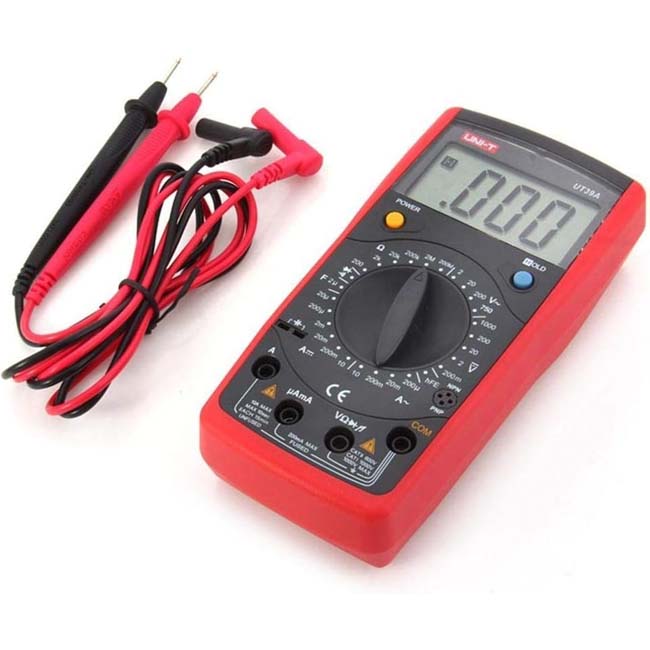

افوميتير ملتيميتر لقياس الفولت و الامبير والمقاومه 20 امبير 750V AC -1000V DC يوني تي موديل UNI-T UT39A
EGP 779
غير متوفر في المخزون

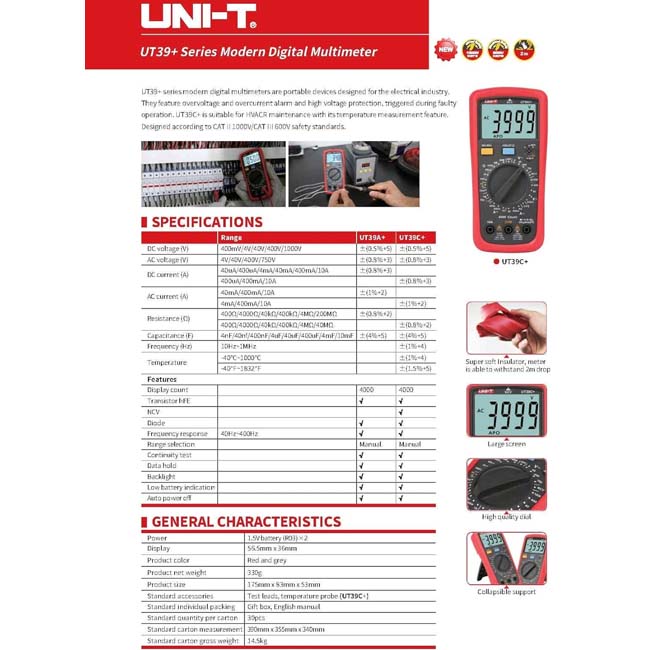

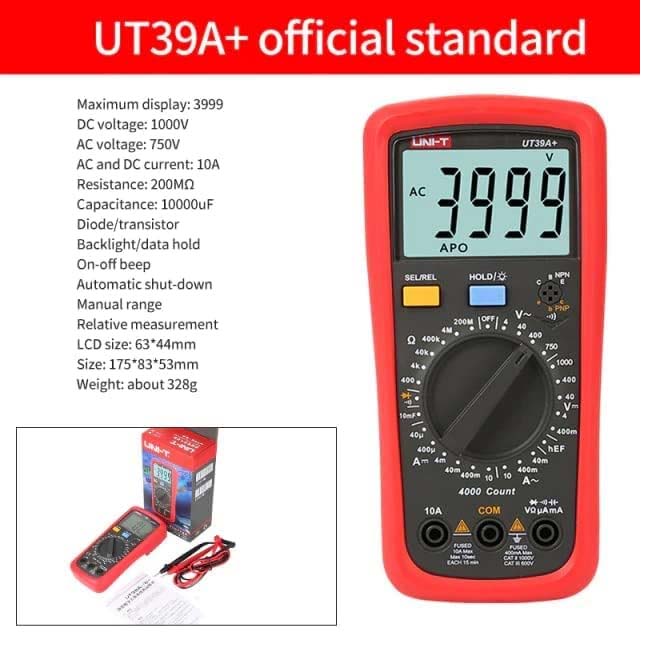

المواصفات الفنيه :
-
مقياس متعدد رقمي (Digital Multimeter) من شركة UNI-T، من سلسلة UT39.
-
يُستخدم لقياس عدة كميات كهربائية في الدوائر مثل الجهد (AC / DC)، التيار (AC / DC)، المقاومة، السعة، اختبار الصمام الثنائي، الاستمرارية، ومعامل التضخيم للترانزستور (hFE).
-
النسخة “A” قد لا تدعم بعض الوظائف التي توجد في النسخ الأعلى (مثل قياس التردد أو الحرارة) أو قد تكون محدودة في بعض النطاقات – حسب دليل التشغيل.

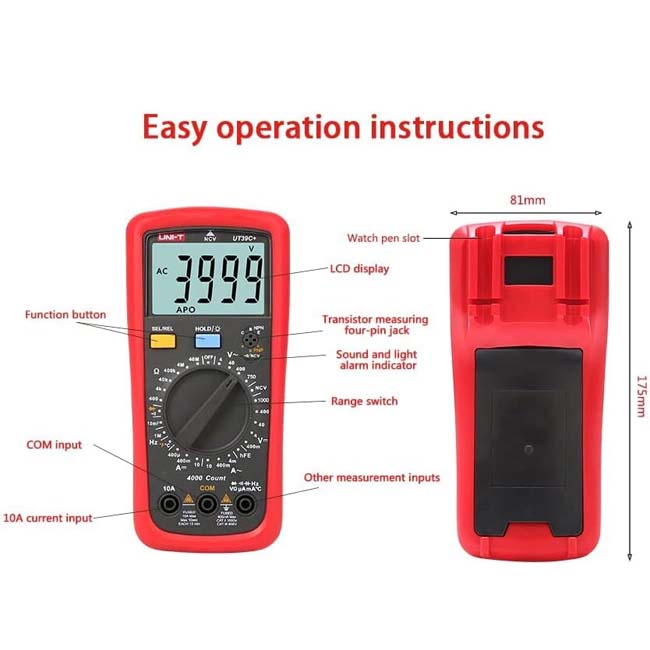

خطوات عامة لاستخدام الملتيميتر UT39A لقياسات شائعة:
أ. قياس الجهد (Voltage) DC / AC
-
ضع المفتاح الدوار على الوضع المناسب (DCV أو ACV) واختر المدى المناسب (مثلاً 200V، 1000V حسب ما يتطلب القياس).
-
أدخل السلك الأسود في الطرف COM، والسلك الأحمر في الطرف VΩ.
-
صِل طرفي الاختبار (السلك الأحمر والسلك الأسود) عبر العنصر أو بين نقطتين في الدائرة.
-
اقرأ القيمة المعروضة على الشاشة.
-
إذا ظهرت شاشة تعرض “1” أو “OL” أو “overload” فذلك يعني أن المدى المختار صغير جدًا، فغيّر إلى مدى أعلى.
-
بعد الانتهاء، افصل الأسلاك عن الدائرة.
ب. قياس التيار (Current) DC / AC
-
افصل مصدر الطاقة أو قم بإيقاف تشغيل الدائرة قبل التوصيل.
-
حدد المدى المناسب لوضع التيار (مثلاً mA أو 10A) حسب التيار المتوقع.
-
أدخل السلك الأسود في الطرف COM، والسلك الأحمر في الطرف mA أو 10A حسب المدى.
-
ضع الجهاز على التوصيل التسلسلي في الدائرة (أي اجعل التيار يمر عبر الجهاز).
-
شغّل الدائرة واقرأ القيمة المعروضة.
-
بعد القياس، أعد الأسلاك إلى أوضاعها الآمنة وأغلق الجهاز.
ملاحظة مهمة: لا تحاول تغيير المدى أثناء القياس، واحرص على عدم تجاوز القيم القصوى المسموحة لتجنب تلف الفيوز أو الجهاز نفسه.
ج. قياس المقاومة (Resistance)
-
افصل الدائرة عن الطاقة.
-
ضع المفتاح على وضع المقاومة (Ω).
-
صِل طرفي الاختبار عبر العنصر (مثلاً مقاومة أو قطعة دائرة).
-
اقرأ المقاومة على الشاشة.
-
إذا ظهرت “1” أو “OL” فاختر مدى أكبر إن وجد.
د. اختبار الديود والاستمرارية
-
لوضع Diode: يوصل الملتيميتر كما في المقاومة لكن يعرض جهد الانحدار (Drop Voltage).
-
لوضع Continuity (اختبار الاستمرارية): إذا كانت المقاومة صغيرة (عادة أقل من ~10Ω) يُصدر الجهاز صوت بحرقة أو صفير.
هـ. اختبار الترانزستور (hFE)
-
ضع المفتاح على وضع hFE.
-
أدخل الترانزستور (PNP أو NPN) في المقبس المخصص (عادة توجد فتحات تضع فيها أرجل الترانزستور).
-
ستُعرض قيمة hFE (معامل التضخيم) على الشاشة.
| Color |
[] |
|---|---|
| الماركه |
UNI-T |
