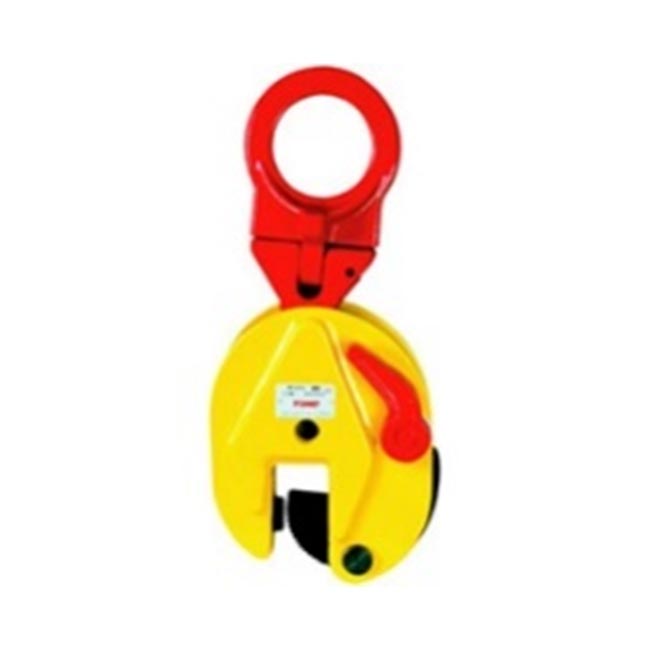

زرجينة حامل الواح معدنية 1.6 طن توهو TOHO ECD

إليك شرح مفصّل لـ TOHO — زرجينة/مشبك رفع ألواح معدنية موديل ECD-1.6 (أو عمومًا ECD مع حمولة 1.6 طن) — مع أهم المواصفات، الاستخدامات، وتعليمات السلامة 👇

ما هو TOHO ECD

• الـ “ECD” هو Vertical Lifting Clamp — أي “مشبك رفع عمودي” مخصص لرفع ونقل ألواح فولاذية (صفائح / steel plates) بطريقة عمودية.

• يمكن استخدامه كقطعة واحدة أو زوج (pair)، حسب وزن اللوح المطلوب رفعه.

• مصنوع من فولاذ سبائكي (alloy steel / low-carbon high-quality steel) لتعزيز المتانة والقوة. الفك (jaw / teeth) يعالج حراريًا (quenching) لضمان قبضة قوية وطويلة العمر.

• يملك قفل أمان (locking device) للفك، بحيث يُثبت المشبك في الوضع “مغلق” ومنع الفكّ من الفتح فجأة أثناء الرفع أو النقل.

 مواصفات ECD-1.6

ملاحظة: القيم تشير إلى مشبك فردي — إذا اللوح أثقل أو كبير، قد تحتاج “زوج” من ECD أو أكثر حسب توزيع الحمولة.

 استخدامات مناسبة لـ ECD-1.6

• رفع ونقل ألواح فولاذية بوزن خفيف إلى متوسط (حتى ≈ 1.6 طن) — مثلاً ألواح صغيرة إلى متوسطة، قطع فولاذية، صفائح ورش معدنية.

• داخل الورش، مخازن الصفائح، مواقع تصنيع أو خدمات صيانة — حيث لا تحتاج معدات رفع ضخمة أو رافعات كبيرة.

• عند الحاجة لحركة أو رفع لوح بشكل عمودي — سواء لقصّه، ثنيه، تصنيعه، أو تخزينه ورأسه لأعلى.

 مميزات التصميم والسلامة

• الفكّ (jaw / teeth) معالج حراريًا وقوي — يعطي قبضة ثابتة وسليمة على اللوح، يقلل خطر الانزلاق أو سقوط اللوح.

• وجود قفل أمان يمنع الفك من الفتح أثناء الرفع أو النقل.

• مشبك خفيف نسبيًا (~ 5 كجم) — سهل المناولة والتخزين مقارنة بمشابك كبيرة الأبعاد.

• مناسب للألواح بسُمك حتى 20 مم — يغطي نطاق واسع من الألواح الشائعة في الورش والمصانع.

 تعليمات سلامة وتحذيرات مهمة عند الاستخدام

• لا تتجاوز الحمولة القصوى 1.6 طن (1600 كجم) لكل مشبك.

• لا ترفع لوح خفيف جدًا مقارنةً بقدرة المشبك — بعض توصيات المصنع تنصح بعدم استخدام المشبك على ألواح بأقل من 20% من الحمولة الاسمية.

• سطح اللوح يجب أن يكون نظيفًا وخاليًا من زيوت أو شحوم أو صدأ أو شوائب — لأن هذه العوامل تقلل الاحتكاك وقد تسبب انزلاق اللوح.

• استخدم مشبك واحد فقط لكل لوح — أو زوج حسب الحاجة — لا ترفع أكثر من لوح في نفس الوقت دون توزيع مناسب للحمل.

• تجنب الحركات المفاجئة أو الصدمات أثناء الرفع أو النقل — ذلك قد يؤدي إلى فكّ المشبك أو انزلاق اللوح.

• لا يُنصح باستخدام المشبك على ألواح غير فولاذية (مثل ألمنيوم، خشب، بلاستيك) أو فولاذ مقاوم للصدأ (stainless) إذا غير مصممة لذلك.

 متى تختار ECD-1.6؟

• حين تحتاج لرفع ألواح فولاذية متوسطة الوزن داخل ورشة أو مصنع صغير إلى متوسط الحجم.

• عند الحاجة إلى مشبك بسيط وسهل الاستخدام، بدون الحاجة إلى معدات رفع ضخمة أو رافعات كبيرة.

• عندما تكون الألواح بسمك ≤ 20 مم — لأن هذه السُمك ضمن نطاق المقبول للمشبك.

• في حالات النقل العمودي (vertical lift) لألواح فولاذية مفردة، سواء للتصنيع، التخزين، القص أو النقل داخل الموقع.
